Gaz 69 gépjárműbe épített R 125 rádióállomás.

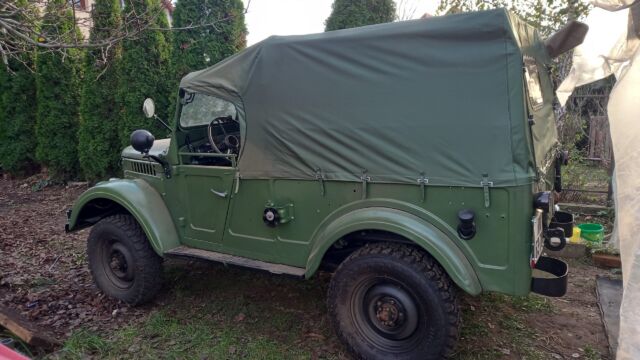

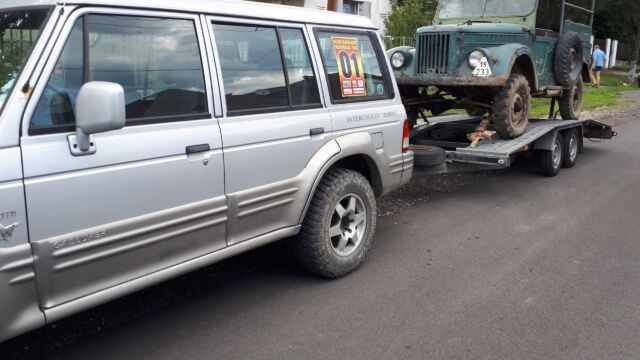

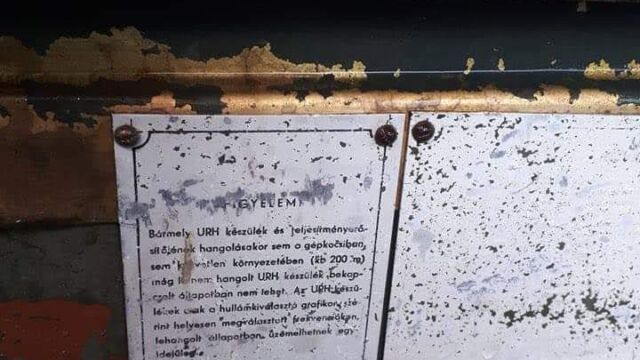

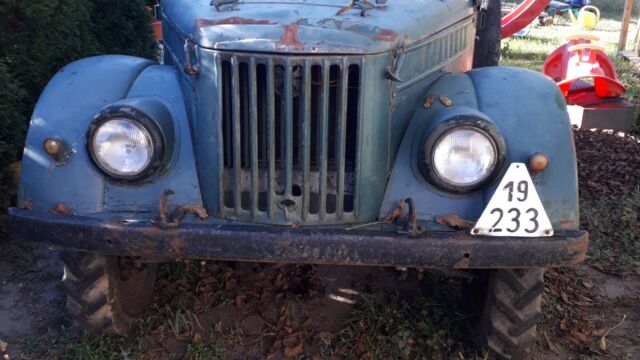

2020 nyarán vásároltam egy Gaz 69 járművet. Tüzetesebb átnézés után és hozzáértők segítségével megállapítottuk, hogy ez egy R-125-ös állomás volt ami a Magyar Néphadsereg állományában szolgált. Ilyenek voltak a táblák, feliratok, furatok elhelyezkedése és a plató oldalában levő réz lemez ami végigfut a bal oldalán.
Így jött az ötlet, hogy megpróbálom összegyűjteni a hozzávaló információkat és anyagokat.

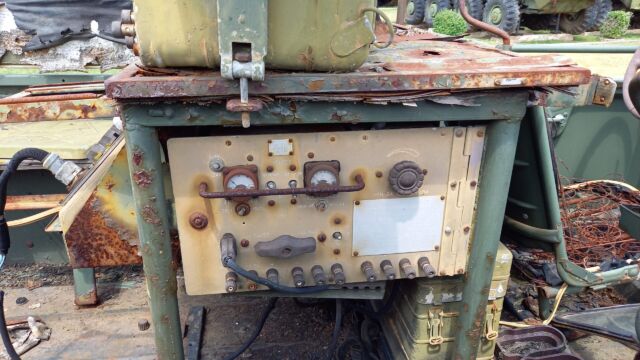

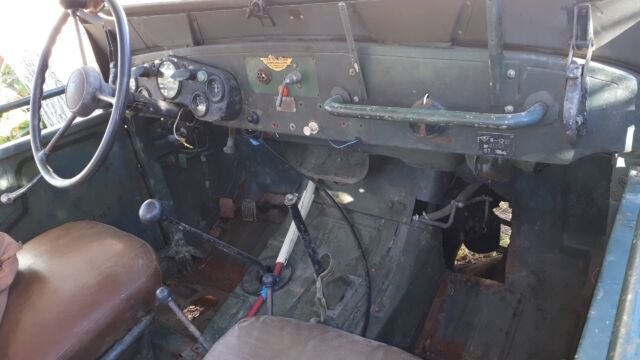

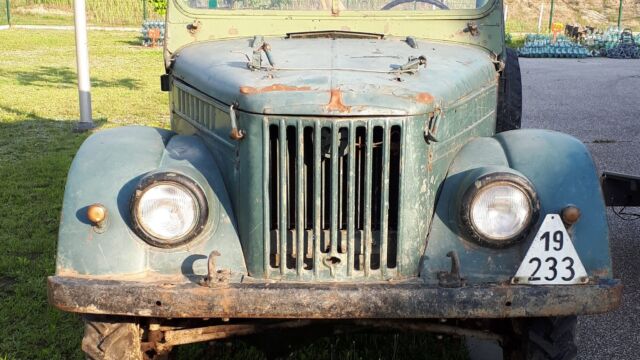

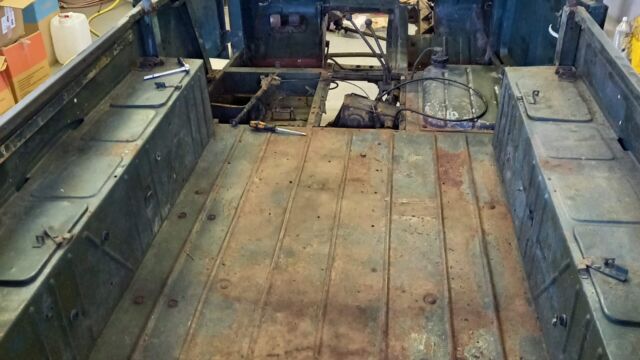

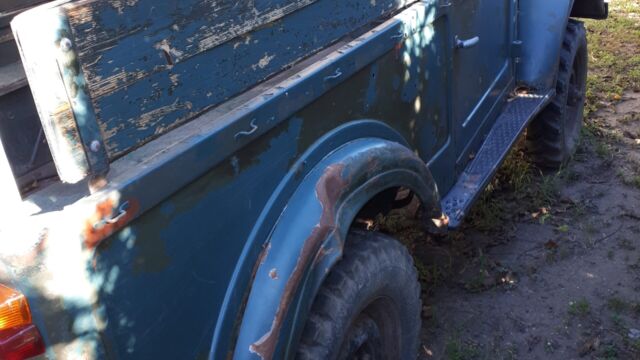

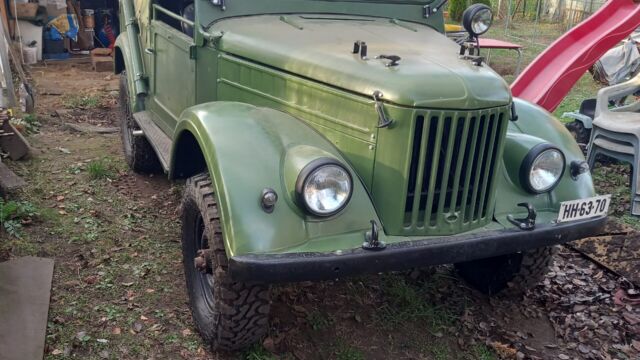

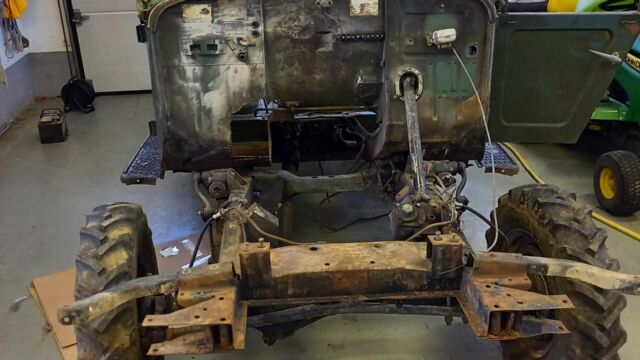

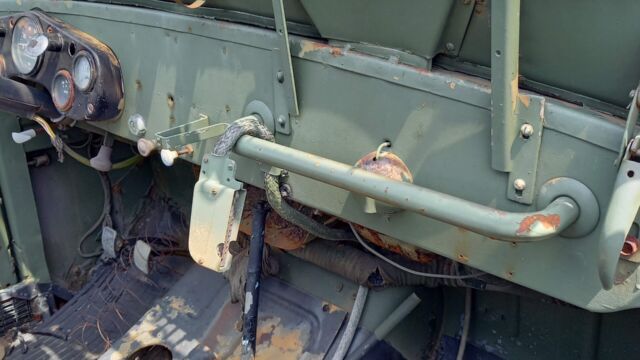

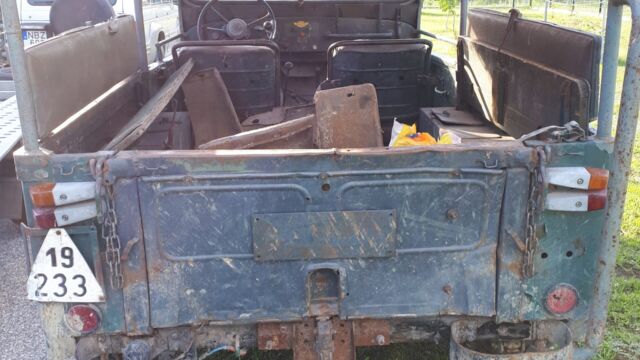

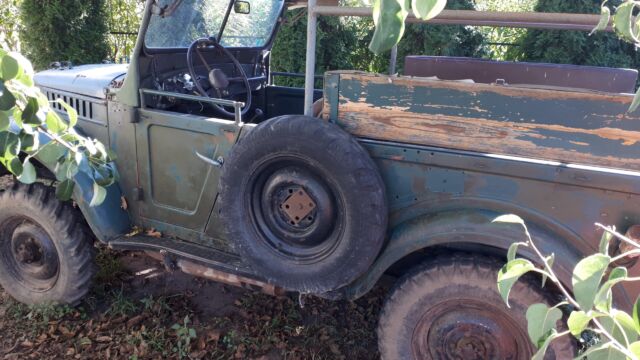

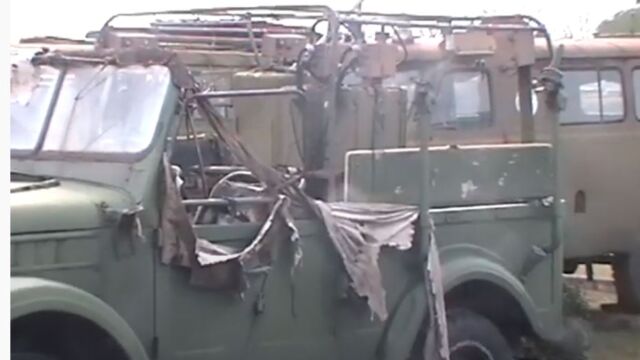

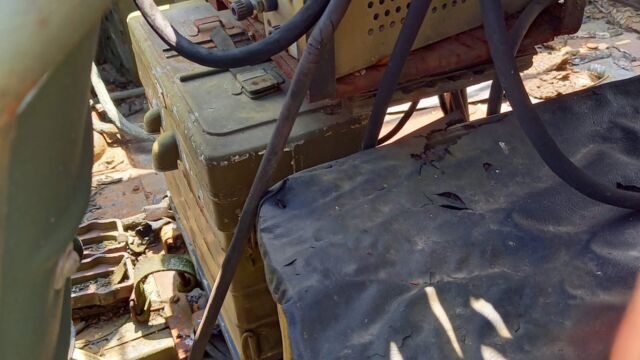

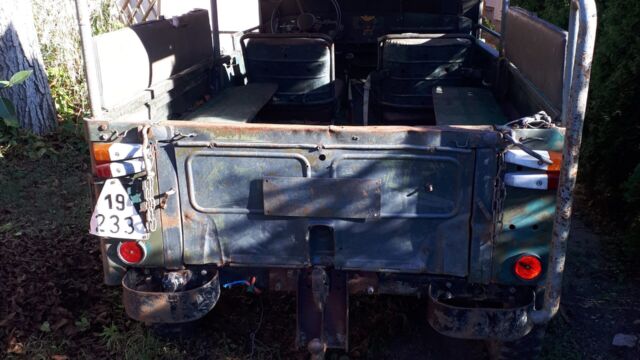

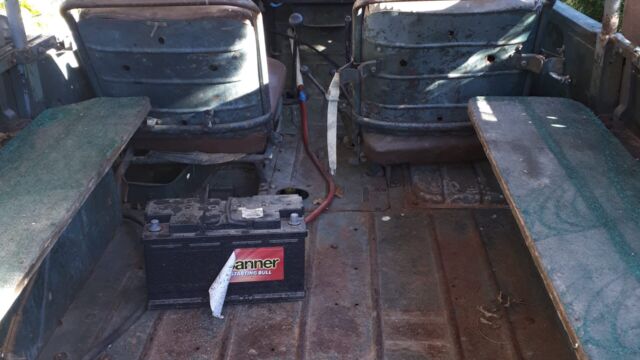

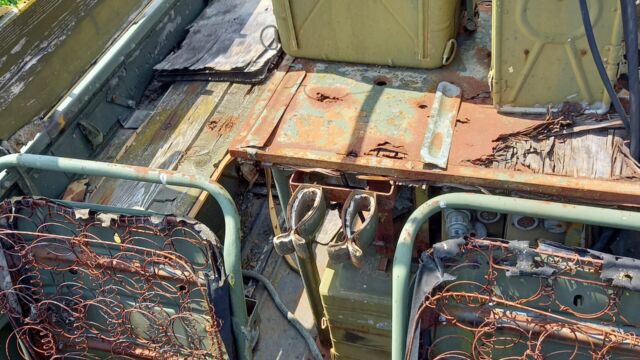

Akkor még nem tudtam, hogy mekkora fába vágom a fejszémet, de 4 év alatt az autót is rendbe raktam és a rádió részéhez is sok mindent sikerült beszereznem. Az első képeken látszik, hogy mennyi mindent kellett cserélnem.
A rádió része még nem teljes, így még jó pár dolgot össze kell gyűjtenem.
Az autó építéshez sok segítséget kaptam amit ezúton is meg szeretném köszönni Vas Csabának, Pécsi Dénesnek és öcsémnek Szabadkai Zsoltnak a rádiós részhez pedig Pfaff Lászlónak.

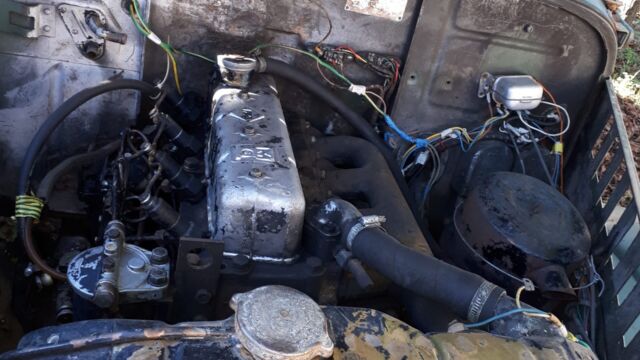

Az autóban sajnos nem volt meg az eredeti motor, így be kellett szereznem egyet ami nem a gaz oldaltszelepelt motorja lett, hanem az elsőgenerációs UAZ motorja amivel a gyártás végén ezeket a járműveket is szerelték.
A rádióállomás az 1950-es évek vége fele kezdték gyártani a Szovjetunióban majd ezután jutott el a varsói szerződés országaiba így hazánkba is 1960-as években.
Az R-125 parancsnoki és személyzeti járművet arra hozták létre, hogy rádiókommunikációt biztosítson a szárazföldi erők egységparancsnokai és szolgálati főnökei számára, és az R-104 Kedr rádióállomás autós változatának továbbfejlesztése volt.
FEJLESZTÉS ÉS GYÁRTÁS
A rádióállomást a zaporozsjei „Radiopribor” üzem gyártotta.
MŰSZAKI LEÍRÁS RENDELTETÉS, ALKALMAZÁS
Az R-125 rádióállomás rövid és ultrarövid hullámú rádiókészülékekkel rendelkező, állóhelyben és menetben üzemeltethető parancsnoki állomás, egy GAZ-69 (UAZ-69) személygépkocsira szerelve.
A rádióállomás az alkalmazott rádiókészüléktípusától függően, három változatban készült.
A változatoknak megfelelően a jelölésük: R-125, R-125A és R-125P
Mindhárom változat készletébe tartozik egy R-104M típusú rövidhullámú készülék és:
- az R-125-nél 2db R-105D ultrarövidhullámú készülék
- az R-125A-nál 2db R-108D ultrarövidhullámú készülék
- az R-125P-nél 2db R-109D ultrarövidhullámú készülék
A fentieken kívül lehetőség van, harmadik ultrarövidhullámú rádiókészülék (R-105D, R-108D, R-109D vagy R-114D) beszerelésére is.
A beépített két ultrarövidhullámú készülék minden változatánál teljesítményerősítővel van ellátva.
A rádióállomás készletébe tartozó összes készülék keresés és utánállítás nélküli rádió összeköttetés fenntartására alkalmasak.
A rádiók üzemeltethetők a rádióállomás készletébe vagy külön önálló hordozható készülékenként.
Az R-105D frekvenciatartománya 36,00 – 46,01 MHz-ig folyamatosan (szárazföldi egységek használták).
Az R-108D 28-36,5 MHz-es (tüzérségi egységek használták)
Az R-109D 21,5-28,5 MHz-es tartományban üzemelnek (légvédelmi egységek használták).
A teljes Magyar nyelvű anyagot itt megtaláljátok.

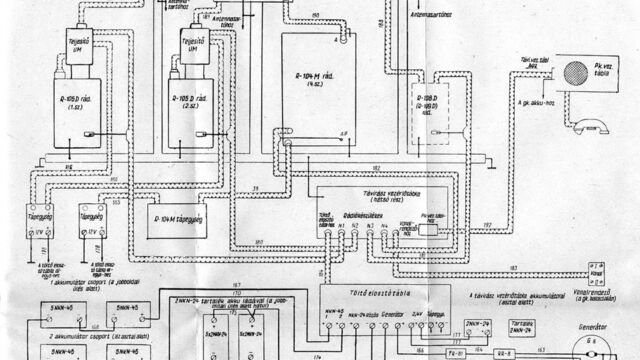

R-125 rádióállomás kezelési utasítása

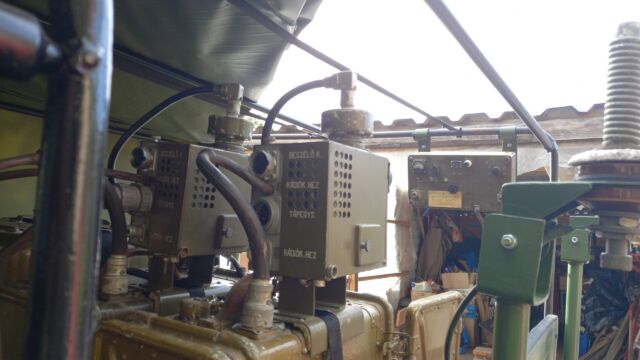

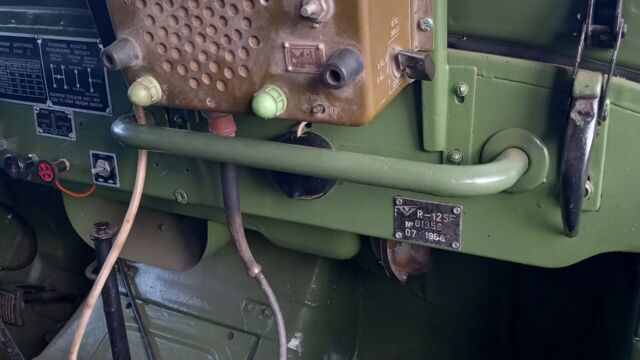

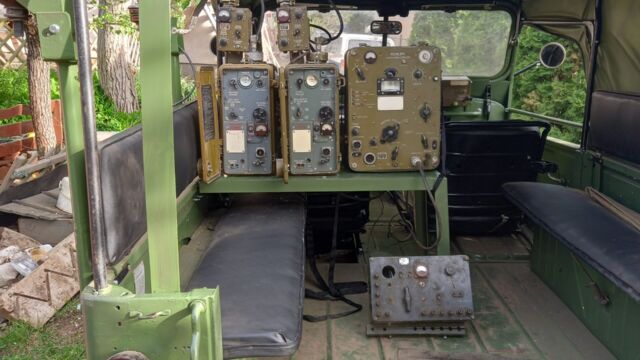

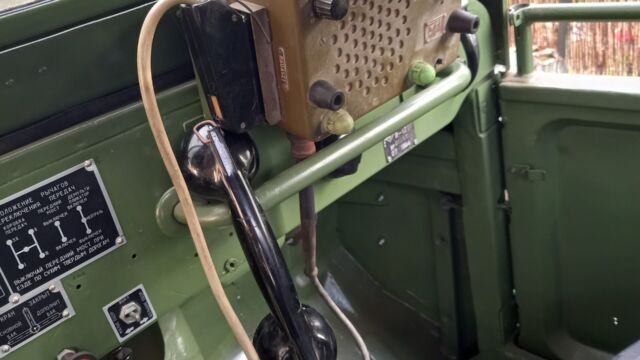

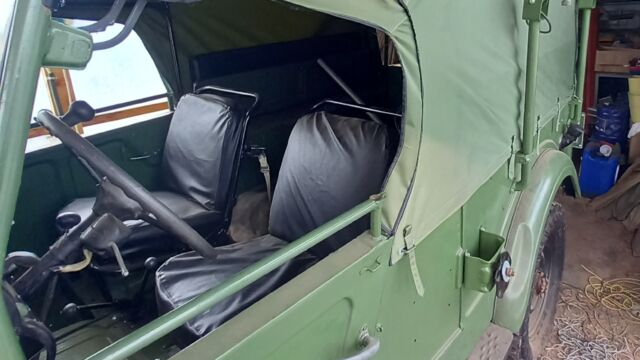

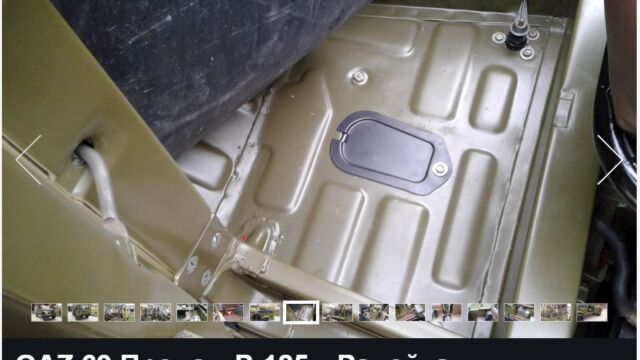

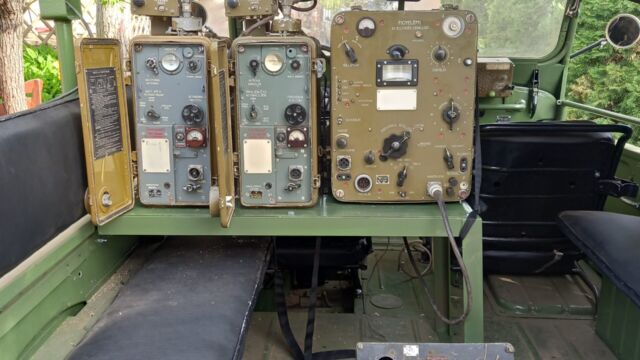

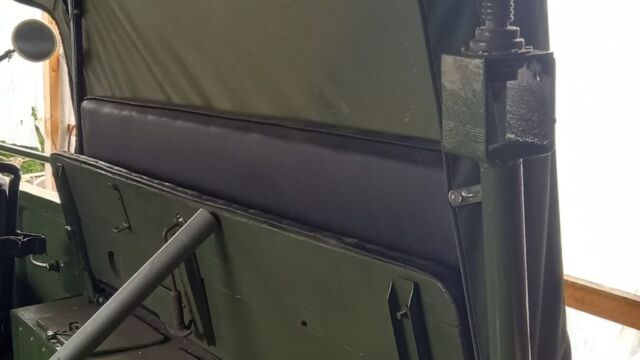

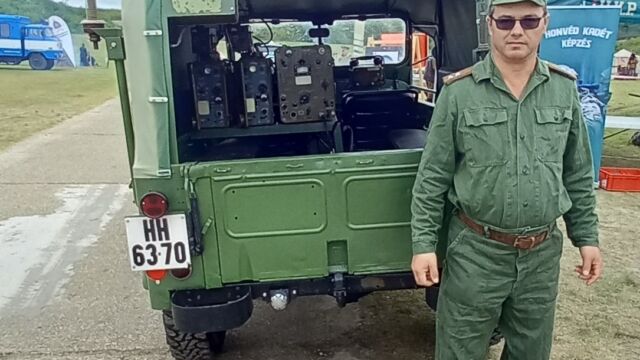

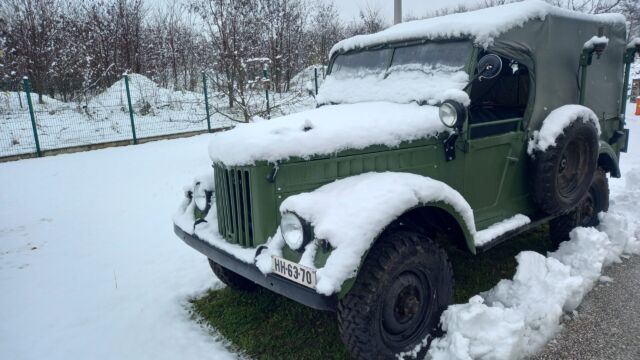

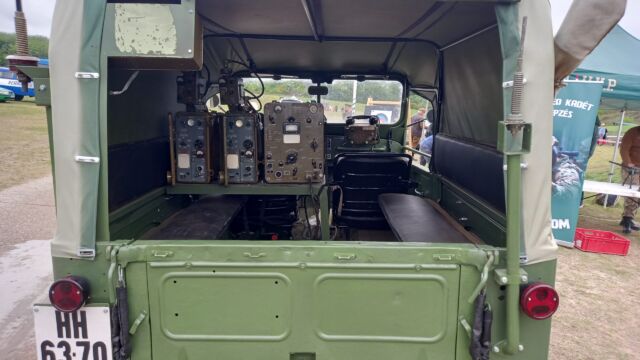

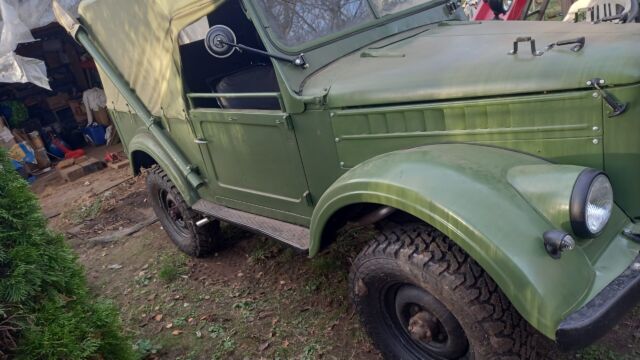

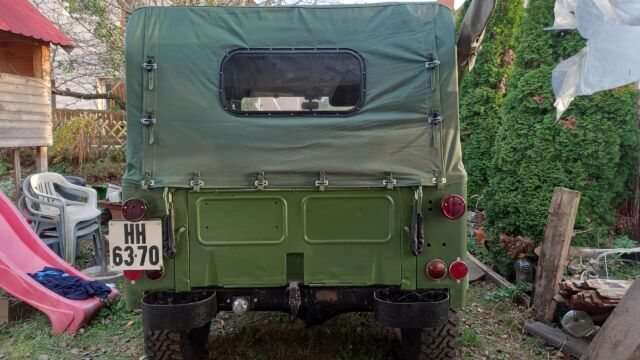

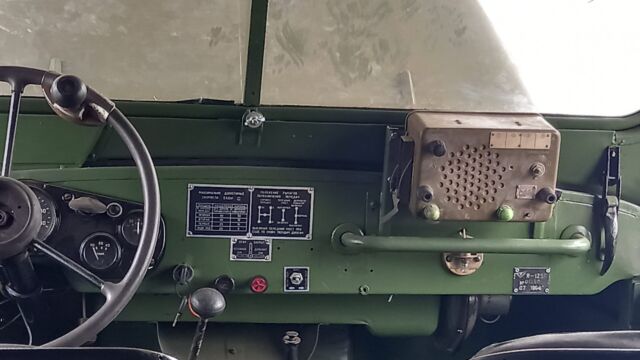

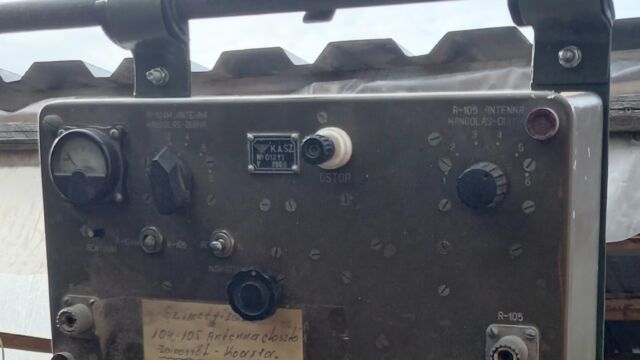

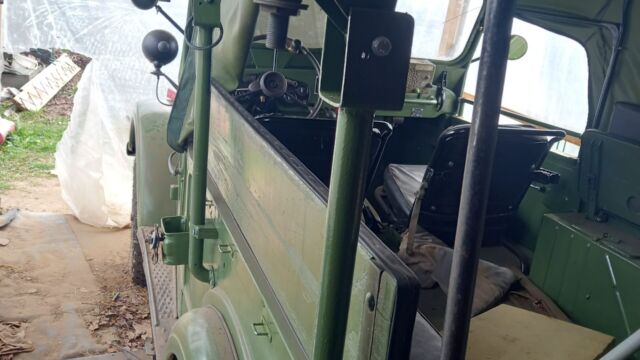

Itt az általam épített Magyar R-125 változatot láthatjátok:

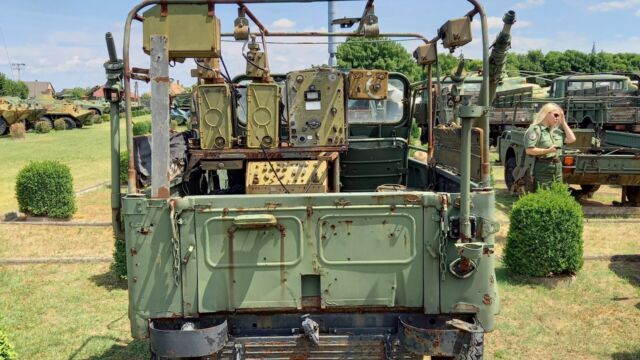

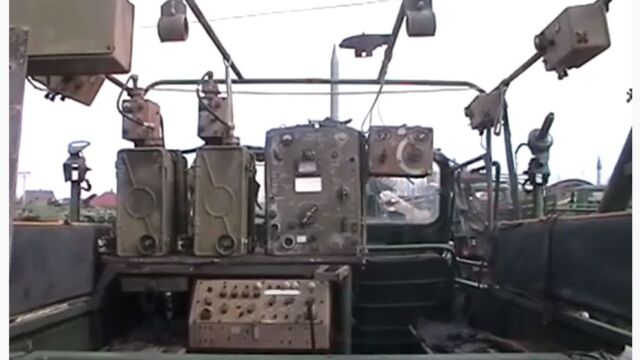

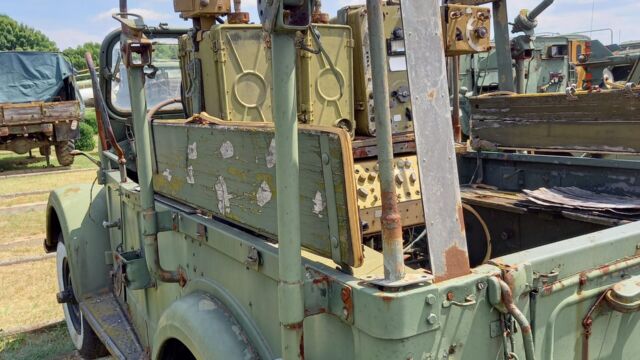

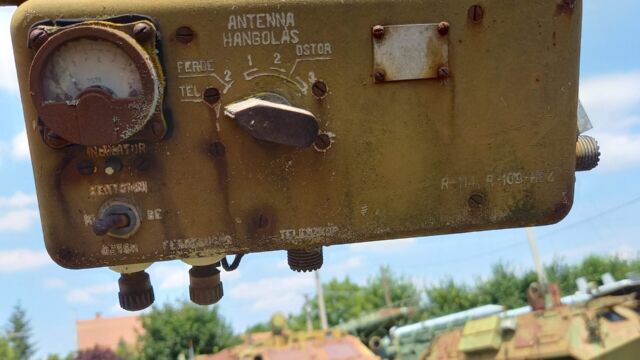

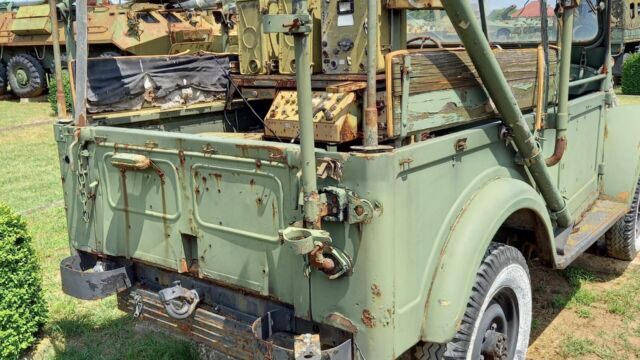

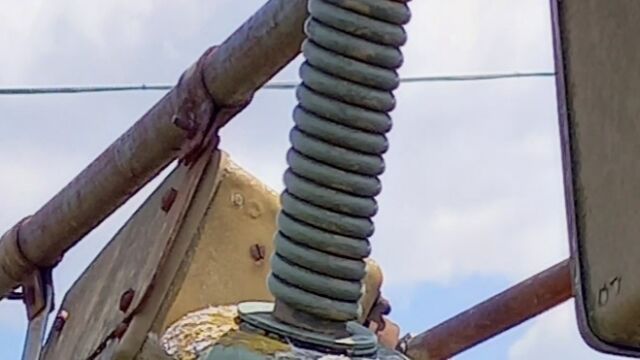

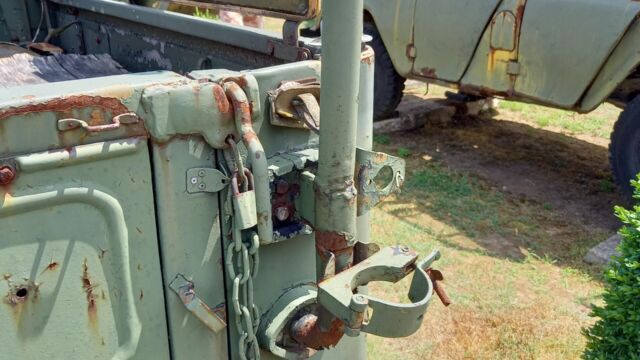

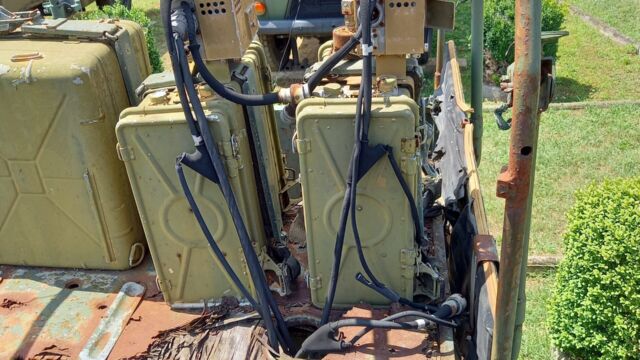

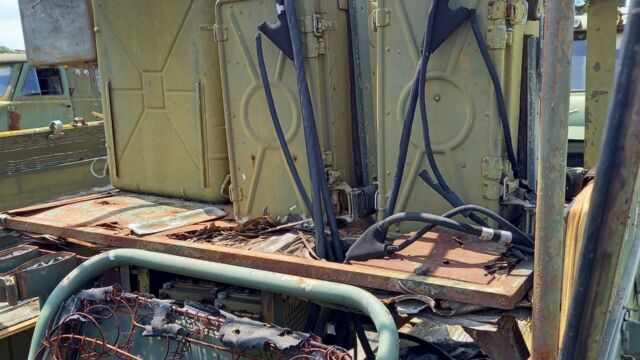

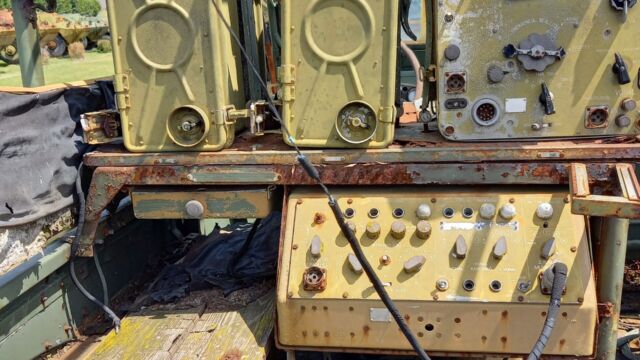

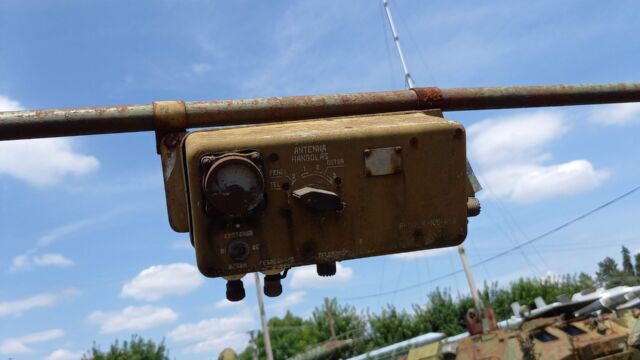

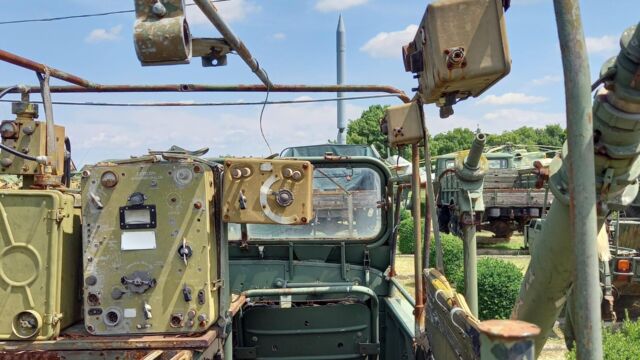

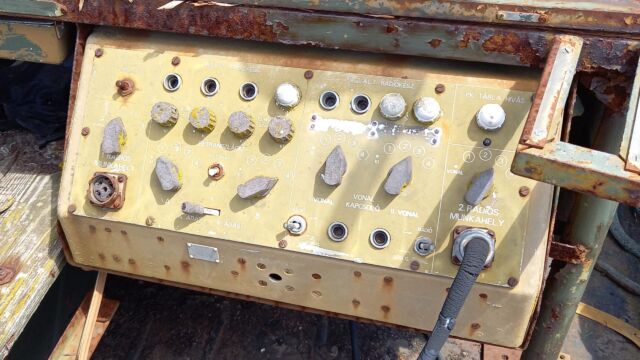

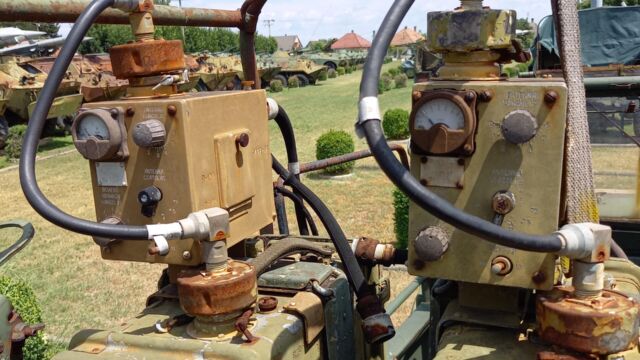

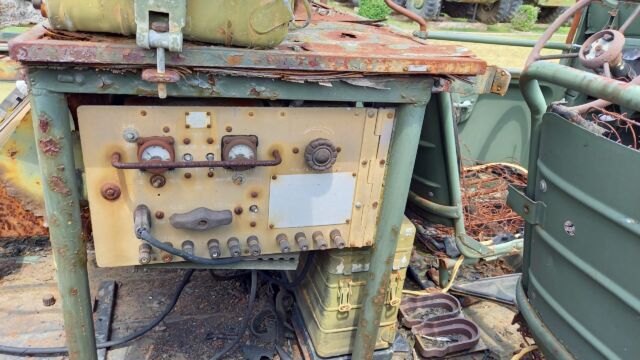

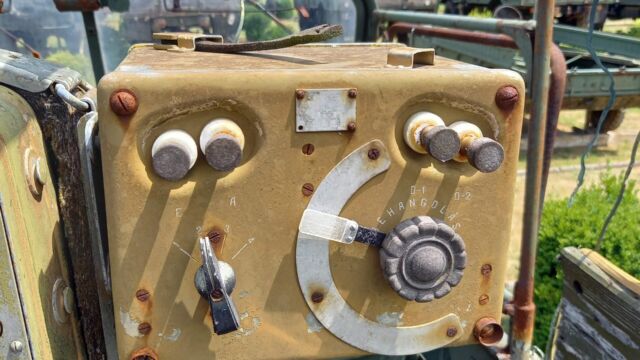

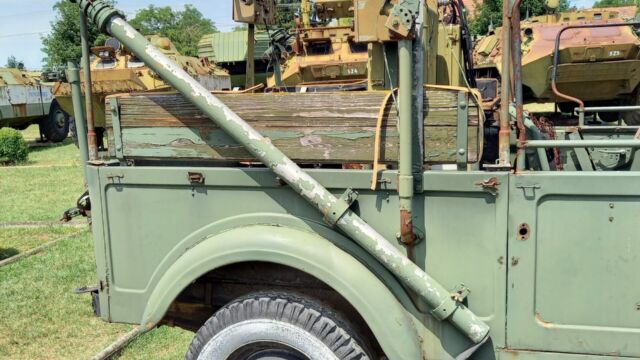

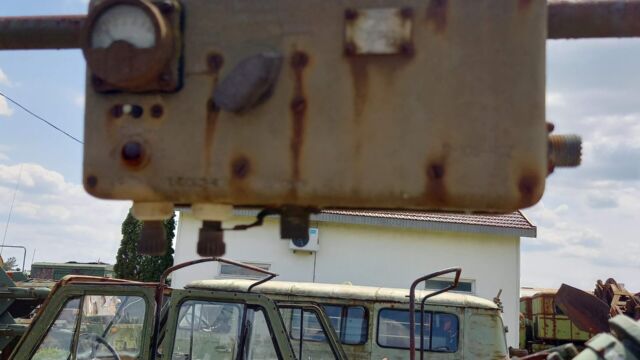

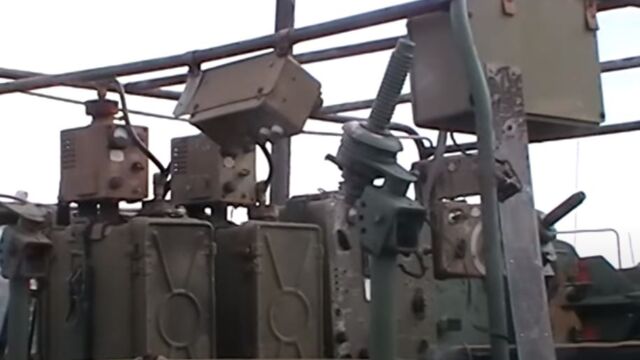

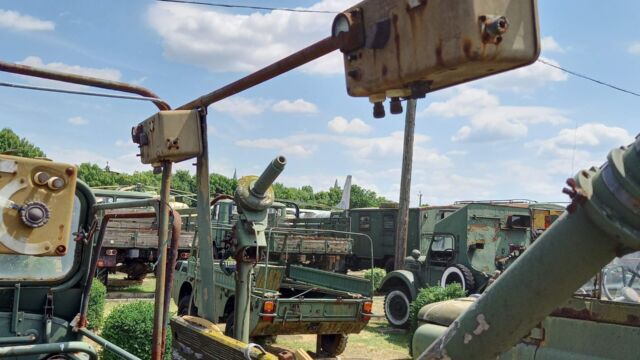

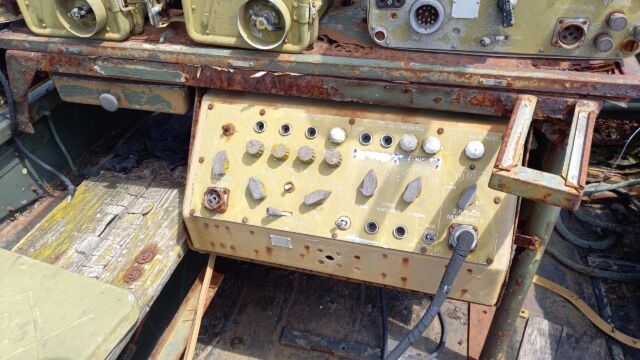

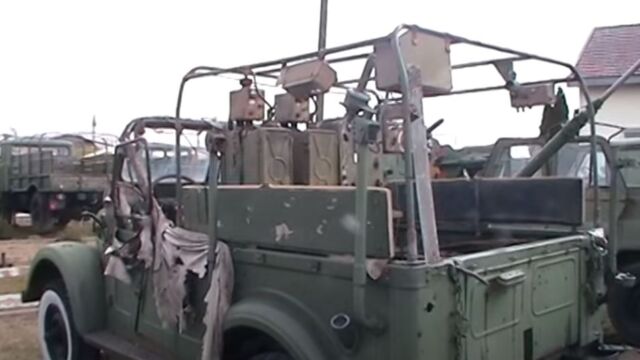

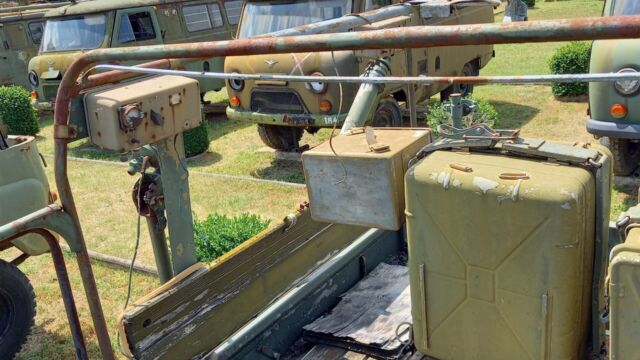

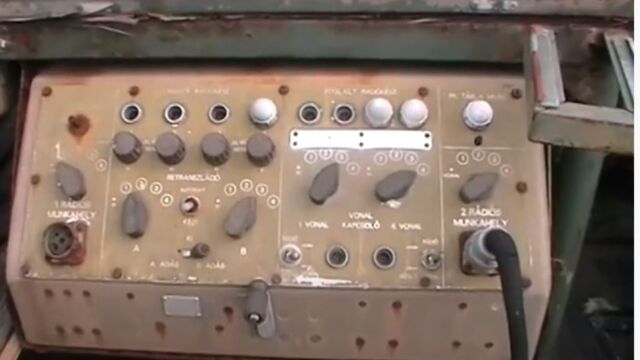

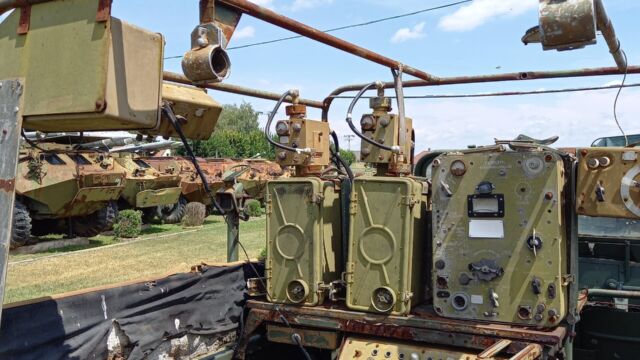

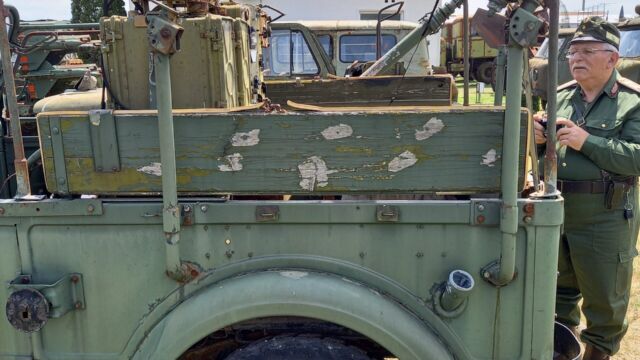

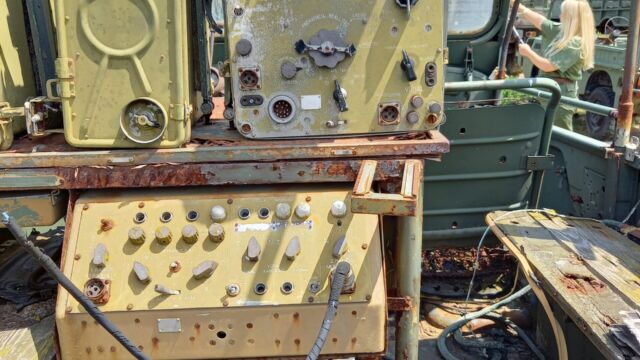

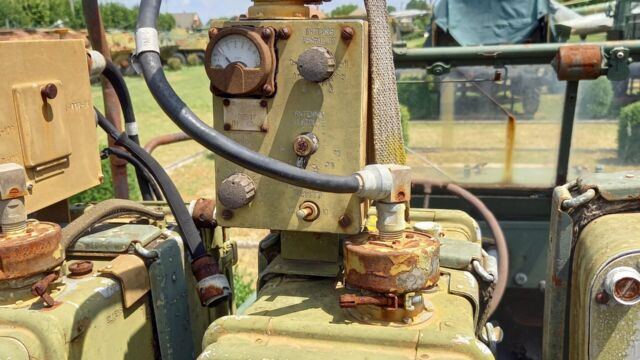

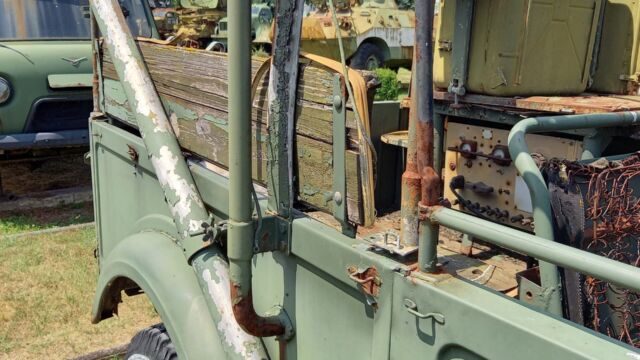

Itt pedig a Keceli Haditechnikai parkban levő Magyar R-125 változatot láthatjátok:

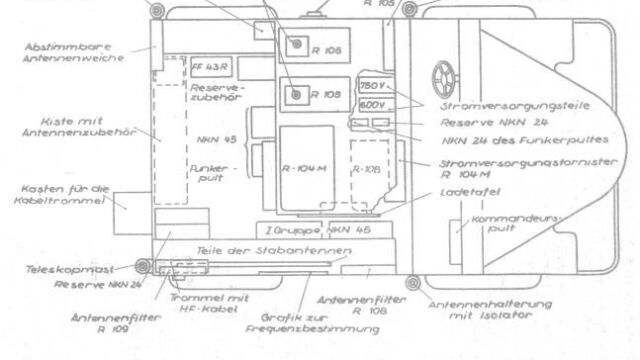

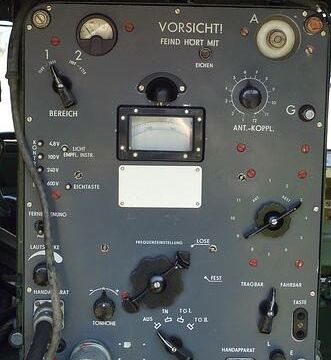

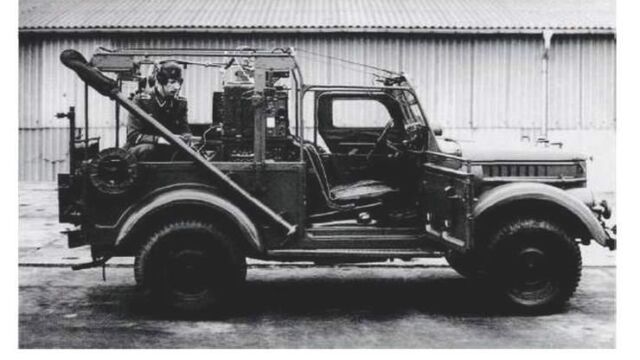

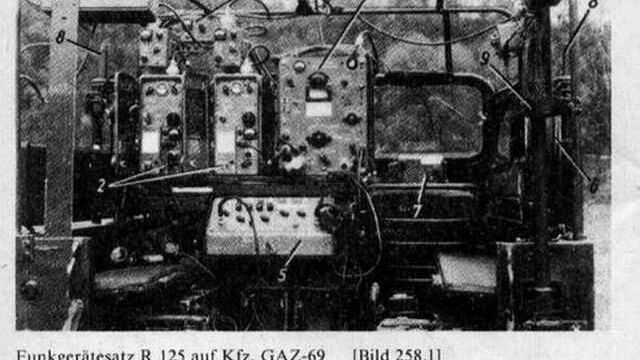

Itt pedig a volt NDK -ban használt változatot láthatjátok katt az oldalra:
PDF Raketa és fegyvertechnikai szolgálat RWD

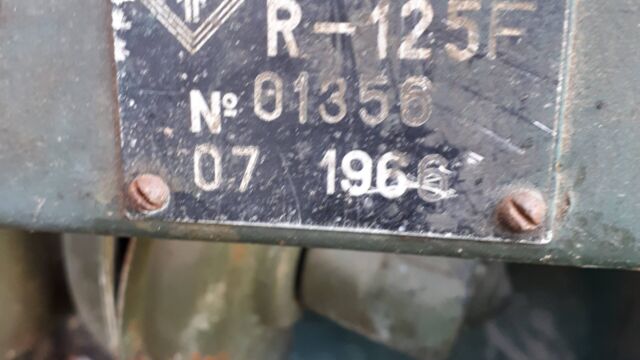

DDR képei:

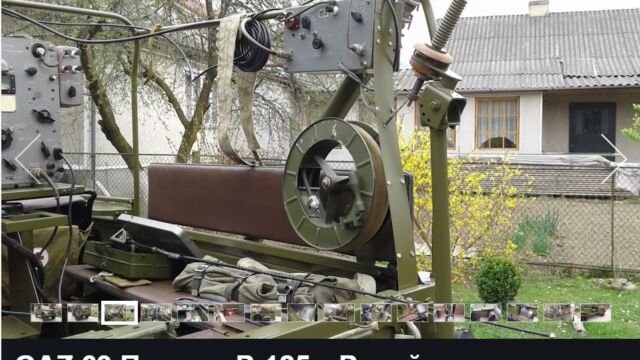

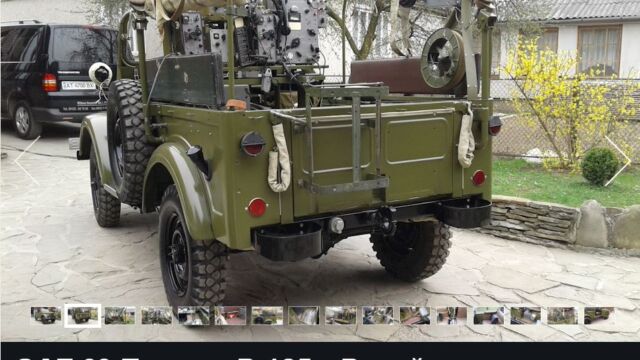

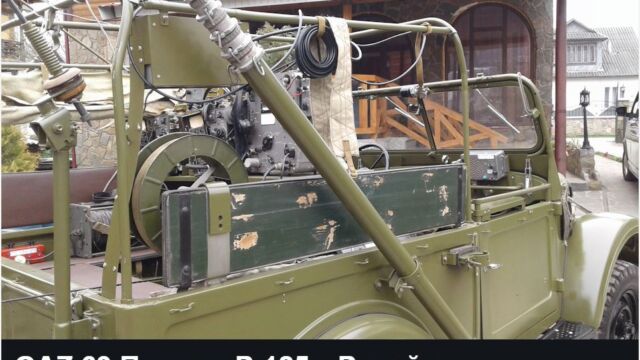

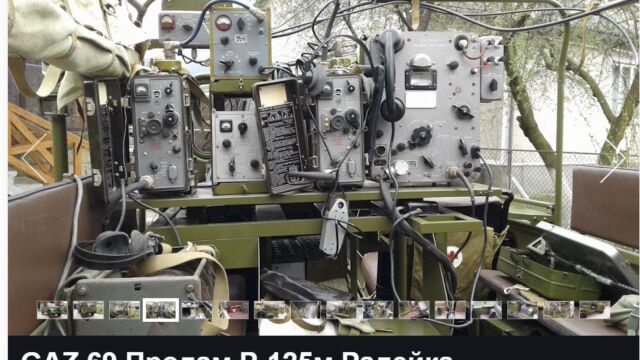

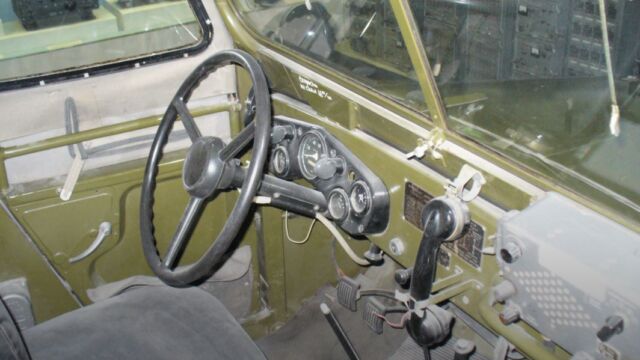

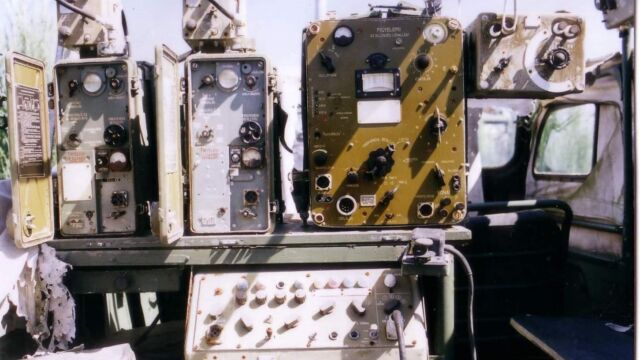

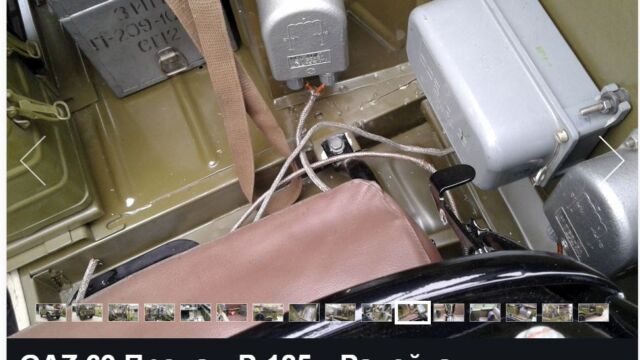

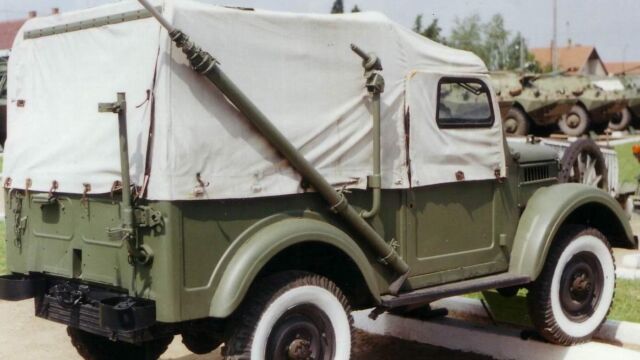

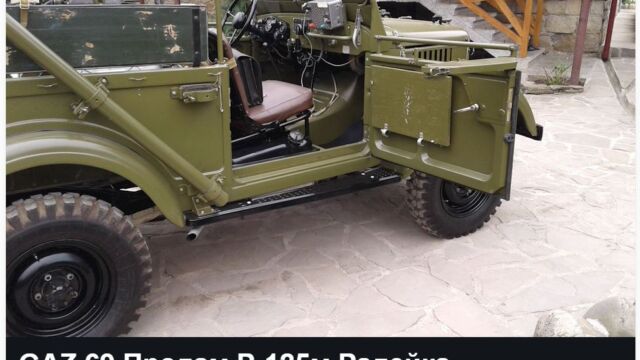

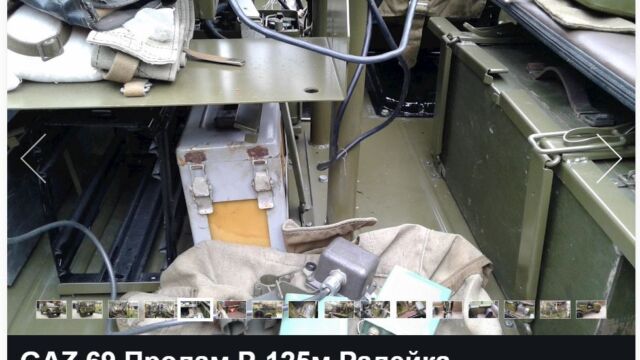

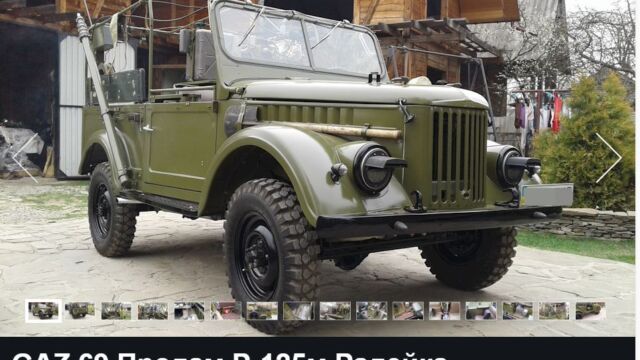

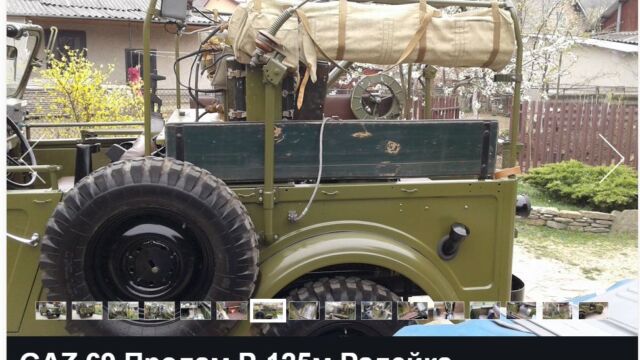

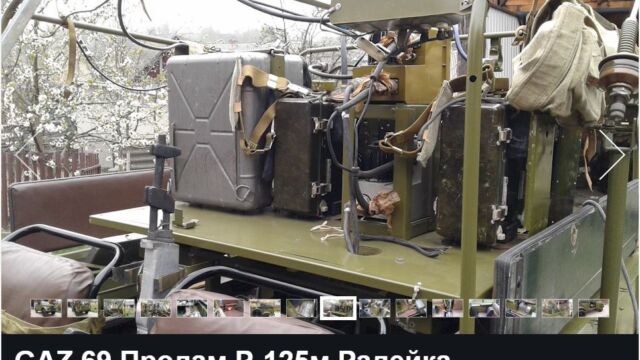

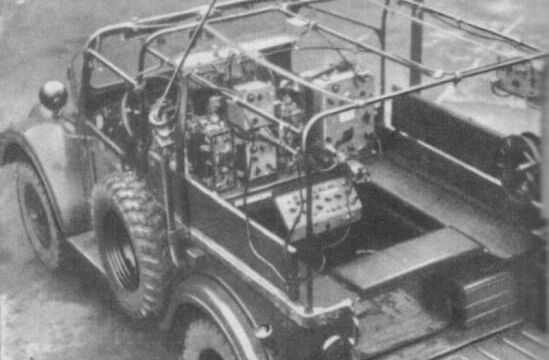

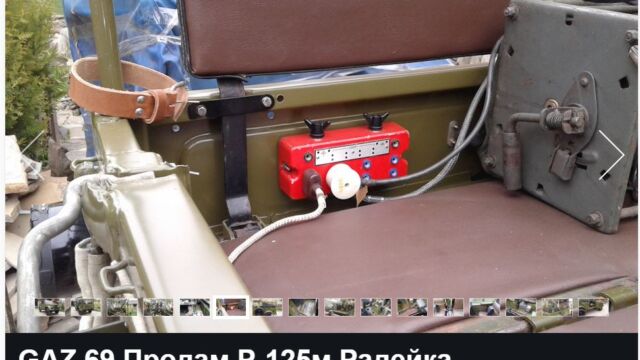

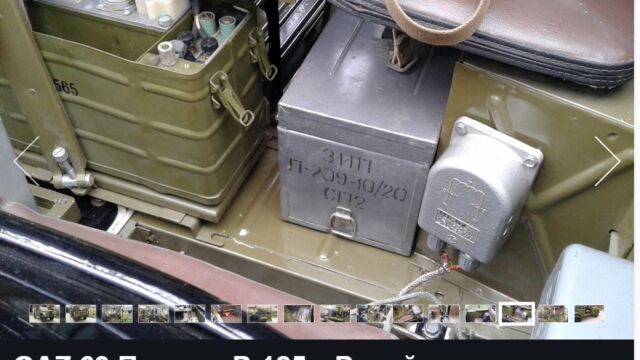

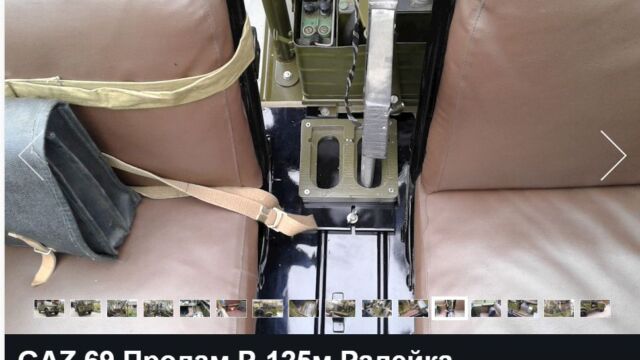

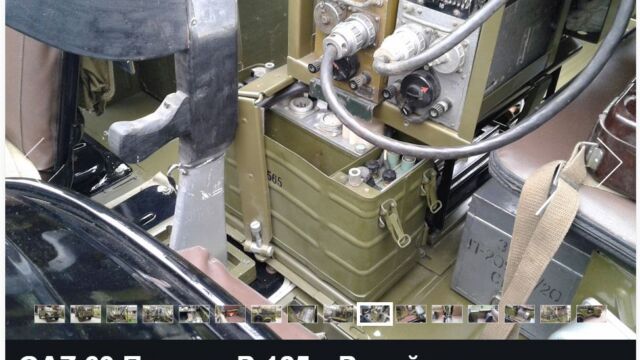

Itt egy szovjet verziót láthattok:
Mivel az én verzióm még nincs készen, így ha sikerül beszereznem hozzá egységeket akkor kiegészítem az írásom is.
Ha rendelkezel valamilyen eszközzel az állomáshoz vagy segítő információid vannak akkor keress meg légy szíves.
Köszönöm!

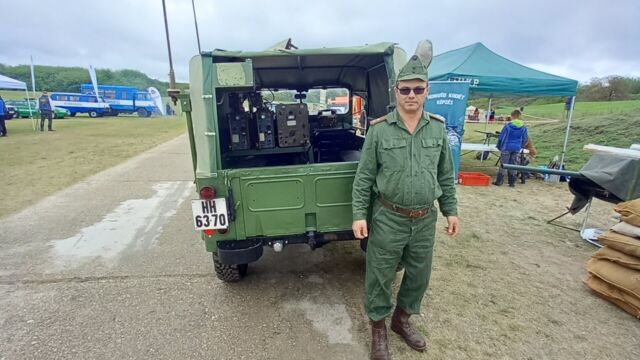

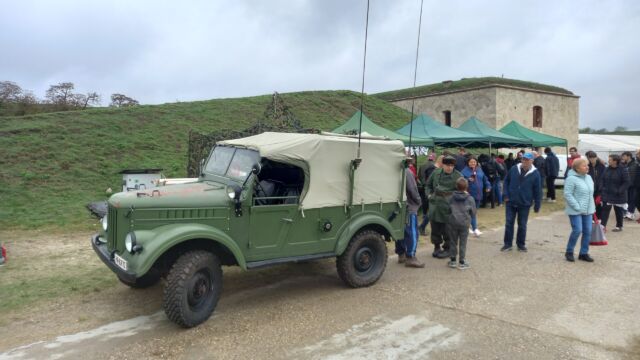

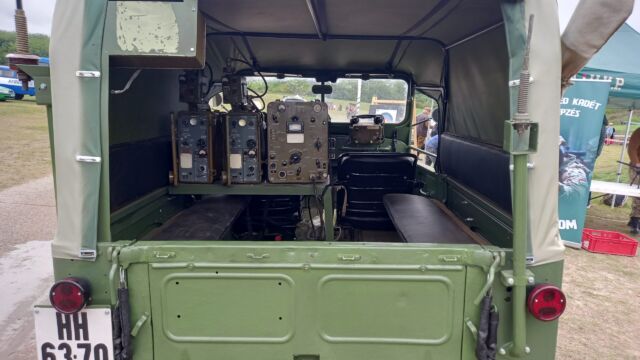

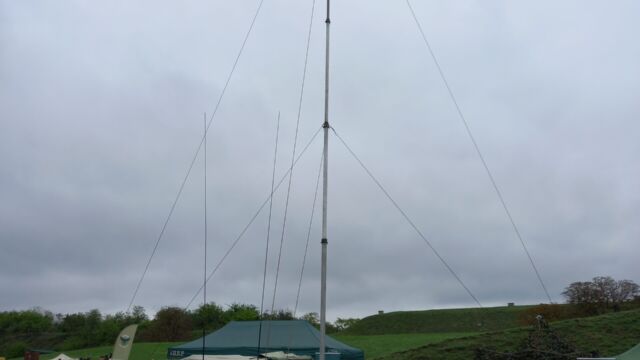

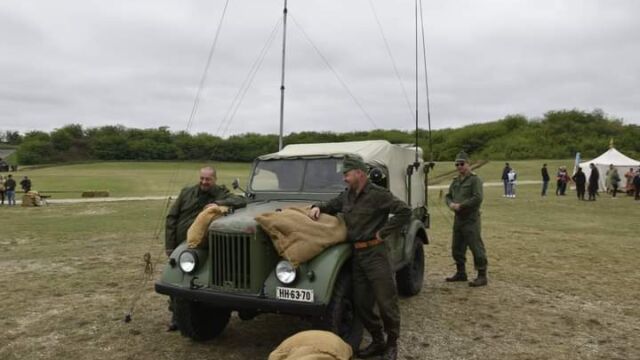

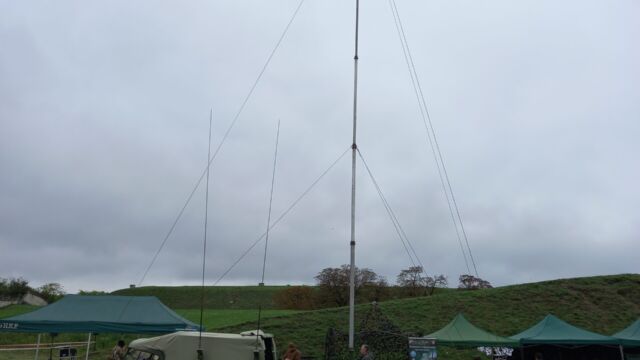

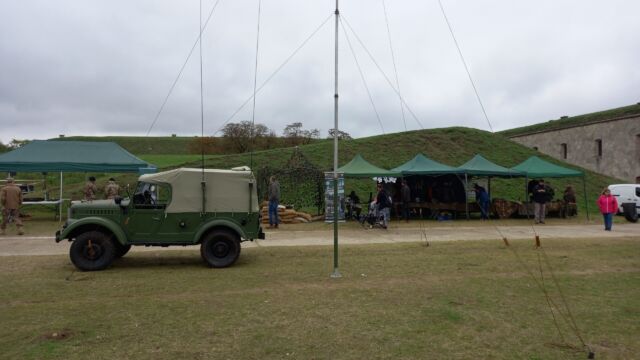

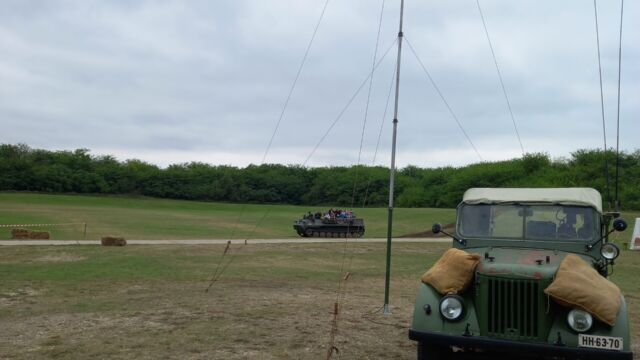

A képek között már látható, hogy az első bemutatása megvolt a komáromi erődben és tervezem, hogy az ország más rendezvényeire is elviszem.
